한국 Camera 박물관 --- 2020년9월15일(화)
과천시 서울 대공원의 한국 Camera 박물관
한국 Camera 박물관 입구
한국 Camera 박물관의 2 층의 입구에 비치되어 있는 옛날 Camera 들
Camera 의 기원과 Camera 의 원조인 Camera Obscura
두 개의 Lens 로 입체 사진을 촬영하는 입체 View Camera
독일의 Passauer Photo 사가 1900 년경에 생산한 Stereo Camera 로서,
주름 상자의 중간을 막아 놓았으며, camera 의 상부와 측면에
수평계를 부착하고 있다.

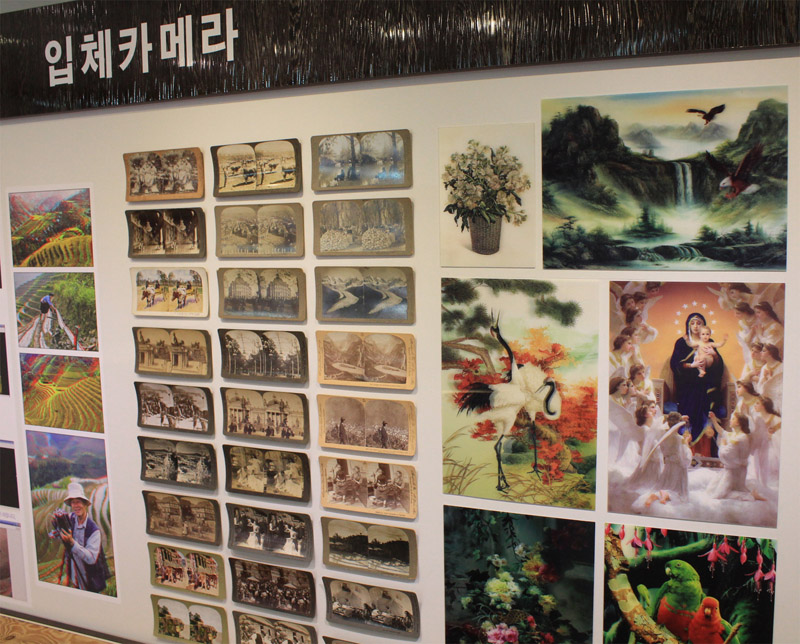

입체 Camera 로 촬영한 입체 사진들
입체 사진을 만드는 방식은 여러 가지가 있는데, 그 중의 한 가지인
독일의 Passauer Photo 사가 1900 년경에 생산한 Stereo Camera 로서,
상호 근접한 두 개의 lens 가 나란히 설치되어 있고, 주름 상자의 중간에
막이 있으며, camera 의 상부와 측면에는 수평계를 부착하고 있다.
이렇게 하여 좌우의 두 lens 를 통하여 얻어진 두 image 로부터 입체
사진을 만드는 방법은 여러 가지가 있는데, 그 중에서 비교적 쉬운
방법으로 Color 여색 입체시 ( 餘色 立體 視 ; Anaglyph ) 라는
방법은, 서로 근접한 두 image 로부터 적색과 청색의 서로 여색이 되는
두 사진을 만들어서, 이를 적, 청색의 안경을 통하여 감상함으로써
두 사진 내의 물체들을 여색 입체로써 인식할 수 있도록 하는 방법을
말한다.
Camera 의 태동, 그리고 빛을 기록하는 감광 재료의 개발 역사
1840 년대 --- Camera 의 발상에서부터 탄생
BC 4 세기의 Aristoteles 는 작은 구멍을 통과한 빛으로 개기 일식 관찰
Camera 의 탄생
1838 년 France 의 Daguerreo 는 은(銀) 의 화합물인 silver iodide
( Ag Cl ) 의 표면에 빛이 비치면 그 표면이 검은색으로 변하는 감광
현상이 일어나는 것을 이용하여, 은판 위에 상을 맺히게 하여
positive 화상을 얻는 Daguerreo type 의 최초의 camera 를 발명하였다.
Daguerreo type camera 는 사람을 피사체로 한 최초의 사진기이기도
한데, 20 분 이상 노출을 주어야 하였기 때문에, 시간이 너무 오래
걸려서, 이 은판 사진술의 초기에는 이를 대중화 하여 상업적으로
이용하는 데에는 어려움이 뒤따랐다.
1860 년대의 Camera
건판 사진술 ( 乾板 寫眞術 ) 과 1870 년대의 Camera
건판 사진술 ( 乾板 寫眞術 ; Dry Collodion Process ) 이란 접착제를
사용하여 유리 판에 감광 물질을 coating 하는 공정을 가리키는 말이다.
영국의 의사이며 학자였던 Dr. Richard Maddox 는 1871 년에 gelatine 을
접착물로 사용하여 유리판 에 취화은 ( 臭化銀 ; Ag Br ; silver bromide )
을 바르는데 성공하였으며, 이후 1878 년에 영국의 amateur 사진사
Charles Bennett 는 gelatine 유제를 바르기 전에 가열 시간을 연장하여
숙성시킴으로써 감광 물질의 감도가 크게 증가함을 발견하여, 건판을
제작하는 공정을 개선하였다고 한다.
이 새로운 gelatine 건판을 적용하면, 1 / 25 초 이하의 노출로써도
사진의 감광이 될 수 있게 되었기 때문에, 1880 년대에는 손에 들고
촬영할 수 있는 camera 가 등장하게 되었다.
Roll Film 을 장착한 1880 년대의 Camera
빠르고 민감한 gelatine 유체를 coating 한 음화 ( Paper Negative ) 재료 적용
1890 년대에 Kodak 사에서 Roll Film 을 장착한 Camera 출시
1970 년대 --- Single Lens Reflex Camera 의 전성시대
[ Camera 의 종류 ]
SLR ( Single Lens Reflex ; 일안 반사식 ):
prism 또는 반사 거울을 사용하여 직접 lens 를 통해 보면서 촬영
TLR ( Twin Lens Reflex ):
촬영 lens 와 반사 거울을 이용하여 보는 lens 가 쌍둥이로 부착되어 있음
RF ( Range Finder ): 연동 거리계로 거리 측정을 할 수 있는 camera
VF ( View Finder ): 화각만 볼 수 있고, 거리는 목측으로 재는 camera
Aerial : 항공 촬영용 camera
Stereo : 시각이 약간만 틀어진 두 장의 사진을 찍는 입체 사진 camera
Panorama : 사진의 좌우 길이가 통상의 화면 size 보다 특별히 긴 camera
AF ( Auto Focus ): 거리와 노출 측정을 자동으로 하여 주는 camera
1970 년대의 일안 반사식 Camera 에 적용된 기술적 진전
노출 System 과 연동되는 전자화 및 Motor Drive 채용으로 촬영 속도 증가
1980 년대의 Camera
AE / AF 기능의 기술 경쟁이 치열했던 1980 년대의 Camera 들
자동 노출 / 자동 초점 조절 ( Auto Exposure / Auto Focus )
2000 년대의 Camera
Film Camera 로부터 Digital Camera 로의 진화
AE / AF 가 되는 오늘날의 자동 Digital Camera 들의 전시
Camera 의 기본 구조와 종류
Camera 의 조리개 ( Iris Diaphragm )
Camera 의 조리개 ( Iris Diaphragm ) 란 camera 의 lens 를 통과하는
빛의 양을 조절하는 장치로서, 조리개의 크기는 f / stop 의 형식으로
표시한다. 이 형식에서 stop 값 은 조리개의 수치 또는 f 값이라고
부르기도 하는데, 이 글의 바로 위의 사진에 그려 있는 세 그림 중에서
첫째 줄 및 둘째 줄의 그림들이 조리개를 조이는 정도를 표시하고 있다.
위의 그림에서 첫째 줄 및 셋째 줄의 그림들은 사진 촬영을 하면서 조리개가
가장 많이 열린 순간의 조리개의 모습들을 sketch 한 것들로서, 위 그림의
첫째 줄 또는 셋째 줄에서 제일 좌측의 그림은 조리개를 가장 조금만
조여서 조리개가 가장 많이 열린 순간에 camera 의 lens 를 통하여 빛이
들어오는 면적이 가장 큰 경우를 그린 것이다. 이 경우에 조리개의 수치
또는 f 값은 작으며, camera 로 빛은 많이 들어오고, 초점 심도는 얕으며,
촬영되는 사진의 해상도는 낮아진다.
반면에, 위의 그림의 첫째 줄 및 셋째 줄의 그림들 중에서 제일 우측은
조리개를 가장 많이 조여서, 사진 촬영 시에 조리개가 가장 많이 열린 순간에
camera 의 lens 를 통하여 빛이 들어오는 면적이 가장 작게 되는 경우를 그린
것이다. 이 경우에 조리개의 수치 또는 f 값은 크며, camera 로 빛은
최소한으로 들어오고, 초점 심도는 깊으며, 촬영되는 사진의 해상도는 높아진다.
일반적으로 camera 의 광학 system 은 여러 장의 lens 들이 조합하여 구성되어
있는데, 이것을 단일 lens 로 가정하였을 때 lens system 으로 들어오는 빛의
연장선과 lens 를 통과하여 나가는 빛의 연장선이 만나는 위치를 광학적
중심점이라고 부르며, 대부분의 camera 에서는 초점 거리는 이 광학적 중심점을
기준으로 하고 있고, 대부분은 조리개도 이 광학적 중심점의 위치에 설치한다.
그러면, 조리개의 수치 또는 f 값이란, 일차적으로는 다음의 공식에 의하여
정의되는 수치를 가리킨다.
조리개 수치 ( f 값 ) = 초점 거리 / 조리개 직경
그런데, 실제로는 조리개를 완전히 열었을 때의 ( 초점 거리 / 조리개 직경 )
의 값이 1.0 이 아니기 때문에, 우리가 사용하는 조리개 수치 ( f 값 ) 를
계산하기 위해서는 먼저 다음의 공식과 같이 최대 개구 면적에서의 조리개
수치를 계산한 후에 윗 식에서 얻어진 조리개 수치를 최대 개구 면적에서의
조리개 수치로 나누어 주어야 한다.
최대 개구 면적에서의 조리개 수치
= 초점 거리 / 최대 개구 면적에서의 조리개 직경
표준화 된 조리개 수치 ( f 값 )
= 조리개 수치 ( f 값 ) / 최대 개구 면적에서의 조리개 수치
위와 같이 계산한 표준화 된 조리개 수치 ( f 값 ) 은 조리개를 전혀 조이지
않는 최대 개구 면적에서의 상태에서 1.0 이 되며, 이것은 camera 에 관계
없이 동일하다. 그러므로, 우리는 이 글에서 조리개 수치 ( f 값 ) 이라는
용어를 사용하되, 그 계산식은 위와 같이 표준화 된 조리개 수치 ( f 값 )
의 계산 식으로써 대체하기로 한다.
위와 같은 표준화 된 정의에 의하면, 조리개를 전혀 조이지 않는 상태에서의
표준화 된 조리개 수치 ( f 값 ) 은 1.0 이므로, 최대 개구 면적에서의
f 값은 f/1 이라고 표기할 수 있을 것이다. 그런데, camera 에서 조리개를
조였을 때에 빛이 lens 를 통하여 camera 로 들어오는 면적이 2 분의 1 배로
줄어드는 조리개의 위치마다 stop 이라고 부르고 있으므로, 각 stop 마다
f 값을 계산하여 보면, 조리개가 한 stop 씩 더 조여질 때마다 조리개의
직경은 2 분의 1 의 제곱근 배 만큼씩으로 줄어들고, 따라서 조리개 수치는
한 stop 씩 올라갈 때마다 2 의 제곱근 배 만큼씩으로 증가하게 된다.
그런데, 2 의 제곱근은 1.414213 정도 되므로, f 값에는 2 의 제곱근 대신에
1.4 배를 적용하여, 다음과 같은 f 값들을 사용하고 있다.
f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22
Camera 의 Lens 들
일반적으로 lens 에는 구면수차가 있기 때문에, 만일 camera 에 하나의
lens 만을 사용한다면, 한 점에서 나온 빛이 lens 를 통과하여 상을
만들 때 구면 수차로 말미암아 명확한 상을 얻을 수가 없다. 그러므로,
camera 의 lens system 은 몇 장의 볼록 lens 와 오목 lens 를 조합하여,
구면 수차를 보정하는 하나의 볼록 lens 를 구성한다. Camera lens 들의
조합 유형에는 triplet 형, Elnoster type, Jona 형, Gauss 형 등이 있다.
Camera 의 lens 의 조합 유형들의 sketch 들은 위의 사진의 첫째 줄의
그림들로서 그려져 있다.
Lens 의 초점을 무한원 ( 無限遠 ) 에 맞추었을 때 lens 의 제 2 주점
( 후척 주점 ), 또는 lens 의 조리개가 있는 위치로부터 상이 맺히는
초점 면 까지의 거리를 초점거리라고 한다. 초점 거리가 잛을수록 더
넓은 범위를 찍을 수 있으며, 화상은 작게 나타나며, 초점 거리가 길면
점점 화각은 좁아지고, 화상은 더 크게 나타난다. 초점 거리가 짧은 lens
를 광각 lens 라고 하고, 화각이 47 도 전후가 되는 lens 는 표준 lens
라 하며, 초점 거리가 길어서 화각이 47 도 이하인 lens 들은 장 초점
lens 또는 망원 lens 라고 부른다.
Camera 에서 빛이 lens 를 통과하여 film 에 도달하는 양을 lens 의
밝기라고 부른다. 그러므로, lens 의 밝기는 lens 의 구경이 클수록
밝아지지만, 같은 구경의 lens 라도 초점 거리가 짧으면 밝고, 초점
거리가 길면 어두워진다.
마지막으로, lens 의 화각은 화면의 크기와 초점 거리에 의해서 결정된다.
35 mm film 을 쓰는 소형 camera 의 경우에는, 화면 대각선의 길이인
43.2 mm 를 기준으로 하여, 초점 거리에 따라 화각을 계산하여, 아래
그림의 표와 같이 정리하였다.
35 mm Film 을 쓰는 소형 Camera 를 기준으로 한
Lens 의 초점 거리와 화각의 범위
Camera Shutter 의 종류, 그리고 Shutter Speed 의 영향
Shutter 는 lens 를 통과한 빛이 camera 속으로 들어가서 film 에
노광되는 시간을 조절하는 기계 장치로서, shutter speed 는 shutter 를
열고 닫는 시간을 조절하는 인자가 된다. 그러므로, shutter 는 조리개와
함께 camera 의 노출을 담당한다.
Shutter 의 종류로는 lens system 의 안에 자리잡고 있는 Leaf Shutter 와
film 면 직전에 설치하는 Focal Plane Shutter 의 두 가지가 있다.
그 중에서 Leaf Shutter 는 조리개에 shutter 기능을 결합한 형태로
설계되어 있으며, 여러 장의 얇은 금속 날이 겹쳐져 있어서, shutter 를
누르면 이 금속날들이 열렸다가 주어진 시간이 지나면 다시 닫힌다.
Focal Plane Shutter 는 camera 의 안에 film 이 놓이는 위치의 바로
앞에 전막과 후막을 설치하는 형태로 설계되어 있다.
Shutter speed 는 조리개의 조임의 정도에 의하여 정하여지는 조리개
수치와 함께 camera 의 노출을 제어하기도 하지만, 동시에 shutter
speed 는 빠르게 움직이는 피사체의 사진에 어느 정도의 운동감을 줄
것인가를 조절하는 데에도 쓰인다.
전시된 Camera 들의 사진을 찍는 모습을 거울에 반사하여 다시 촬영
Camera 박물관에 전시된 Camera 들을 배경으로
Camera 박물관 2 층의 Camera 와 사진의 역사관 입구
Camera 박물관 1 층의 Camera 전시장
지하 1 층의 사진 현상 인화 장비들 ( 윗 사진 및 이하 2 매 )
2020 년 한국 Camera 박물관 공모 선정 "올해의 사진가 사진전"
"김병은 사진전" --- 해안 / Coast
제주도에서 3 년간 촬영한 "김병은 사진전" ( 해안 ) 의 작품 사진들
윗 사진 및 이하 생동감이 넘치는 사진 6 매
안녕하세요 ?
한국 Camera 박물관은 사진기의 원리, Camera 의 역사, Camera 기술,
Camera 설계 및 촬영 기법과 관련한 용어들, 현상 및 인화 약품들 및
장비들, Camera 전시, 작품 사진전 등의 넓은 주제들에 대하여 심도
깊은 해설을 곁들인 전시를 하고 있어서, camera 와 사진에 관한
종합적인 박물관이라고말할 수 있습니다.
감사합니다 ~
